Funcionalidad y elegancia

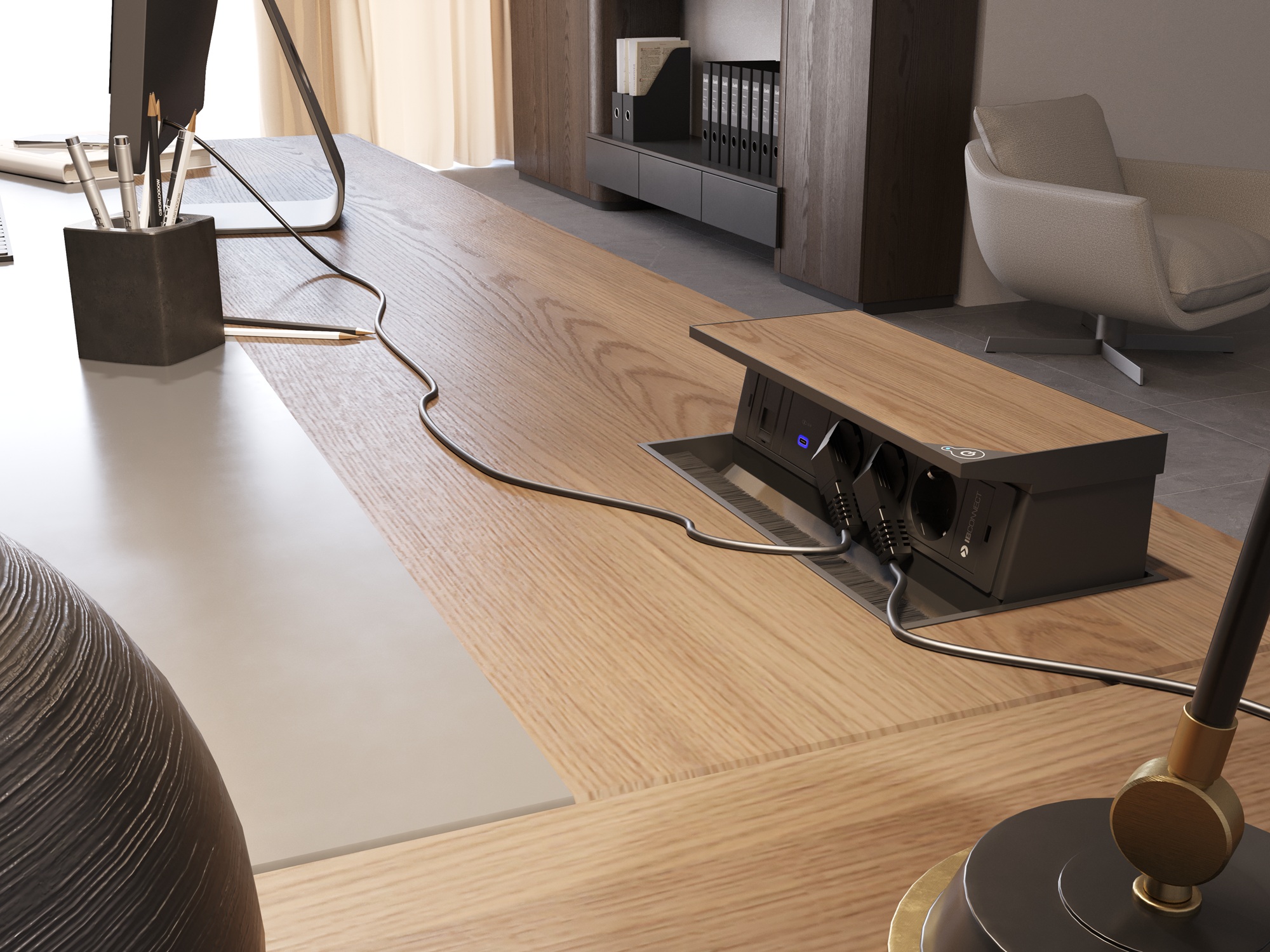

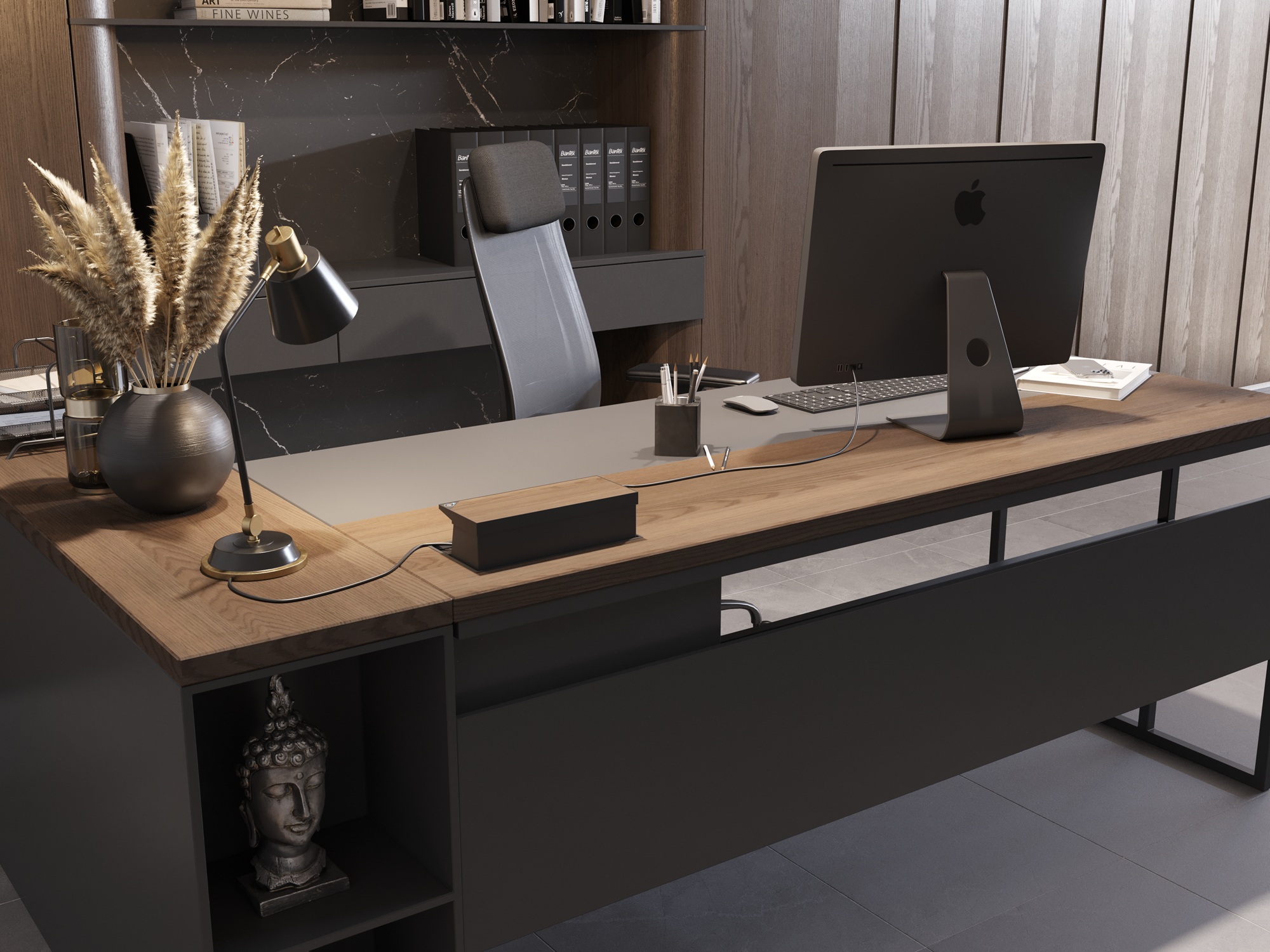

Caja electrificada de elevación motorizada, para entornos de trabajo de dirección.
TOP

Producto

Descripción

Integración
Reducción del impacto visual. Personalización del acabado de la tapa con el material sobrante del corte realizado en la mesa para la instalación de la caja. Para facilitar la instalación, se suministran marcos de material plástico para rematar los cortes practicados en la mesa y ahorrarse su canteado.


Silencio
Elevación vertical precisa y silenciosa. El movimiento de apertura y cierre se realiza mediante un mecanismo electrónico, accionado por un botón pulsador integrado en la tapa. Dispone también de una entrada por conector, para accionamiento por señal externa.

Aplicaciones

  • Mesas de dirección.
  • Mesas de reuniones y juntas.
  • Salas de conferencia de Hoteles.

Prestaciones

  • Tomas de corriente, datos y multimedia totalmente cableadas internamente, con accesos de entrada instalados a la vista para rápida conexión.
  • Botón luminoso de arranque.
  • Alimentación eléctrica por conector rápido empotrado.
  • Para gruesos de mesa de 25mm a 40 mm. Para grosores superiores, practicar rebaje en la mesa.
  • Grueso material tapa 5mm.

Características técnicas

  • Alimentación mecanismo elevador por la misma entrada de corriente de las tomas de conexión.
  • Motor síncrono bidireccional.
  • Tensión: 230v/50Hz.
  • Condensador: 0,12 microfaradios/400Vca.
  • Potencia absorbida: 4W/VA.
  • Límite de temperatura del motor: de -10ºC a 55ºC.
  • Protección motor: IP50.
  • Pausa mínima de inversión: 0,1seg.
  • Sistema electrónico de seguridad de cierre, con regulación de sensibilidad anti-atrapamiento.
  • Activación mediante botón membrana de gran sensibilidad.

Dibujo técnico y cotas

Top | dibujo técnico | IB Connect

Galería de imágenes

Top | IB Connect
TOP
Marco embellecedor para corte mesa con tapa superior preparada para recubrir.
Elevación motorizada del cuerpo de electrificación.
Accionamiento mediante botón luminoso en tapa superior.
Electrificación a 1 cara formada por los siguientes elementos:
3 T. eléctricas negras totalmente cableadas con cable libre de halógenos 2,5mm².
2 conectores RJ45 cat6.
Todas las conexiones van totalmente cableadas interiormente a sus correspondientes entradas.
Entrada de corriente por conector rápido macho empotrado en la carcasa exterior.

Referencias:
54103005/3
T. Schuko gris antracita
54103005F3
Toma Francesa gris antracita
54103005i3
54103005D3
54103005S3
54103005B3
Toma Británica gris antracita
54103005A3
Toma Americana gris antracita
54103005E3
Toma Euroamericana gris antracita
