SUPRA

Conectividad sobremesa
La solución de diseño y a medida para la conectividad sobremesa en cualquier grosor de tablero.
SUPRA

Producto

Descripción

Instalación rápida y flexible.
Su sistema de instalación anclado al tablero permite una fijación rápida y sencilla, sin necesidad de mecanizar la mesa o elementos adicionales. Dispone de accesorios para cubrir un amplio rango de grosores de tablero hasta 55mm.

Sistema modular.
Permite configuraciones a medida combinando cualquier toma eléctrica de diferentes países con elementos de datos y multimedia. Nuestro sistema facilita el montaje e intercambio de dichos elementos multimedia, con entrada directa de los cables.

Detalles que nos hacen diferentes.

Aplicaciones

  • Mobiliario de oficina operativo.
  • Mobiliario técnico y de laboratorio.
  • Mobiliario de cristal.
  • Salas polivalentes.

Prestaciones

  • Configuración a medida.
  • Instalación en superficie para tableros de hasta 55mm.
  • Cambio rápido y fácil de los módulos multimedia.

Características técnicas

  • Fabricado en perfil de aluminio lacado negro (RAL 9017) o blanco (RAL 9010).
  • Entrada de corriente mediante latiguillo trasero con conector rápido macho en punta.
  • Entrada de datos y multimedia por acceso directo en trasera del perfil.
  • Fijación mediante abrazaderas regulables: modelo “A” para tableros de 5 a 30mm; modelo “B” para tableros de 30 a 55mm. (Allen 3 para fijación).

Dibujo técnico y cotas

Galería de imágenes

SUPRA en mesas regulables en altura.

El diseño de SUPRA oculta los tornillos de montaje.
SUPRA en oficina con mesas en bench.
SUPRA en acabado blanco.


Descargas

SUPRA, Descargas:
> Ficha de producto
> Manual de instalación
> Planos CAD
SUPRA - 2 X T. ELÉCTRICA

2 T. eléctricas totalmente cableadas.
Entrada de corriente por latiguillo trasero con conector rápido macho en punta.
Montado en perfil de aluminio lacado.
Para instalación sobremesa (no incluye las piezas de fijación).

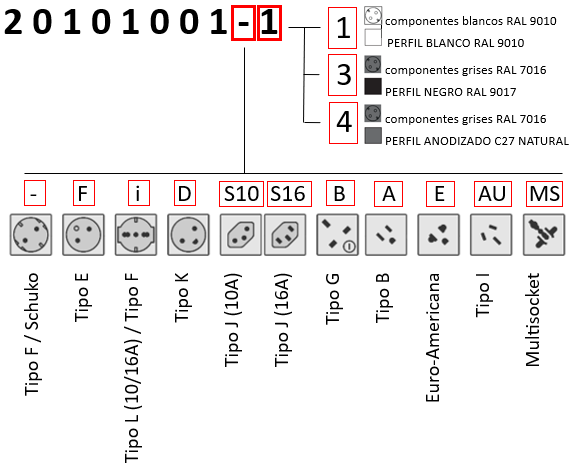

Referencias:
20101001-1
20101001-3
20101001F1
20101001F3
20101001i10-1
20101001i10-3
20101001D1
20101001D3
20101001S10-1
20101001S10-3
20101001S16-1
20101001S16-3
20101001B1
20101001B3
20101001A1
20101001A3
20101001E1
20101001E3
20101001AU1
20101001AU3
SUPRA - 4 X T. ELÉCTRICA

4 T. eléctricas totalmente cableadas.
Entrada de corriente por latiguillo trasero con conector rápido macho en punta.
Montado en perfil de aluminio lacado.
Para instalación sobremesa (no incluye las piezas de fijación).
Referencias:
20101002-1
20101002-3
20101002F1
20101002F3
20101002i10-1
20101002i10-3
20101002D1
20101002D3
20101002S10-1
20101002S10-3
20101002S16-1
20101002S16-3
20101002B1
20101002B3
20101002A1
20101002A3
20101002E1
20101002E3
20101002AU1
20101002AU3
SUPRA - 2 X T. ELÉCTRICA + 2 X MÓDULO VACÍO

2 T. eléctricas totalmente cableadas.
2 Módulos vacíos con acceso directo trasero.
Entrada de corriente por latiguillo trasero con conector rápido macho en punta.
Montado en perfil de aluminio lacado.
Para instalación sobremesa (no incluye las piezas de fijación).
Referencias:
20102001-1
20102001-3
20102001F1
20102001F3
20102001i10-1
20102001i10-3
20102001D1
20102001D3
20102001S10-1
20102001S10-3
20102001S16-1
20102001S16-3
20102001B1
20102001B3
20102001A1
20102001A3
20102001E1
20102001E3
20102001AU1
20102001AU3
SUPRA - 3 X T. ELÉCTRICA + 1 X MÓDULO VACÍO

3 T. eléctricas totalmente cableadas.
1 Módulo vacío con acceso directo trasero.
Entrada de corriente por latiguillo trasero con conector rápido macho en punta.
Montado en perfil de aluminio lacado.
Para instalación sobremesa (no incluye las piezas de fijación).
Referencias:
20102002-1
20102002-3
20102002F1
20102002F3
20102002i10-1
20102002i10-3
20102002D1
20102002D3
20102002S10-1
20102002S10-3
20102002S16-1
20102002S16-3
20102002B1
20102002B3
20102002A1
20102002A3
20102002E1
20102002E3
20102002AU1
20102002AU3
SUPRA - 2 X T. ELÉCTRICA + 1 X USB CARGA

2 T. eléctricas totalmente cableadas.
1 Conector USB de carga 5V/2A.
Entrada de corriente por latiguillo trasero con conector rápido macho en punta.
Montado en perfil de aluminio lacado.
Para instalación sobremesa (no incluye las piezas de fijación).
Referencias:
20103001-1
20103001-3
20103001F1
20103001F3
20103001i10-1
20103001i10-3
20103001D1
20103001D3
20103001S10-1
20103001S10-3
20103001S16-1
20103001S16-3
20103001B1
20103001B3
20103001A1
20103001A3
20103001E1
20103001E3
20103001AU1
20103001AU3
SUPRA - 3 X T. ELÉCTRICA + 1 X USB CARGA DOBLE + 1 X MÓDULO VACÍO

3 T. eléctricas totalmente cableadas.
1 Conector doble USB de carga 5V/2A.
1 Módulo vacío con acceso directo trasero.
Entrada de corriente por latiguillo trasero con conector rápido macho en punta.
Montado en perfil de aluminio lacado.
Para instalación sobremesa (no incluye las piezas de fijación).
Referencias:
20103002-1
20103002-3
20103002F1
20103002F3
20103002i10-1
20103002i10-3
20103002D1
20103002D3
20103002S10-1
20103002S10-3
20103002S16-1
20103002S16-3
20103002B1
20103002B3
20103002A1
20103002A3
20103002E1
20103002E3
20103002AU1
20103002AU3
CONJUNTO FIJACIÓN SUPRA

Incluye 2 fijaciones y 2 tornillos.
Permite grosores de tablero entre 5 y 30mm ó entre 30 y 55mm.
Referencias:
91113034
5-30
91113035
30-55
