Fonctionnalité et élégance
Boîte électrifiée d’élévation motorisée pour milieux de travail de direction.
Top

Producto

Description

Intégration
Réduction de l’impact visuel.
Personnalisation de la finition du couvercle avec l’excès de matériau de la découpe effectuée dans la table pour l’installation de la boîte.
Afin de faciliter l’installation, des cadres en plastique sont fournis pour recouvrir les découpes réalisées dans la table et éviter ainsi l’utilisation de chants.

Silence
Élévation verticale précise et silencieuse. Le mouvement d’ouverture et de fermeture est réalisé au moyen d’un mécanisme électronique actionné par un bouton-poussoir intégré dans le couvercle ou l’entrée par connecteur pour actionnement par signal externe.

Applications

  • Tables de direction.
  • Tables de réunions et d’assemblées.
  • Salles de conférence d’hôtels.



Avantages

  • Prises de courant, données et multimédia, entièrement câblées à l’intérieur avec accès d’entrée installés pour une connexion rapide.
  • Alimentation électrique par connecteur rapide encastrée.
  • Pour des épaisseurs de table de 25 à 40 mm.
  • Pour des épaisseurs supérieures, il faudra effectuer une feuillure dans la table.
  • Épaisseur du matériau du couvercle 5 mm.

Caractéristiques techniques

  • Alimentation du mécanisme élévateur à travers la même entrée de courant que pour les prises de connexion.
  • Moteur synchrone bidirectionnel
  • Tension 230 V/50 Hz
  • Condensateur 0,12 microfarads/400 Vca
  • Puissance absorbée 4 W/VA
  • Limite de température du moteur -10 ºC +55 ºC
  • Protection moteur IP50
  • Pause minimale d’inversion: 0,1 s.
  • Système électronique de sécurité de fermeture, avec régulation de sensibilité anti coincement.
  • Activation au moyen d’un bouton à membrane d’une grande sensibilité.

Dessin technique et dimensions

Top | DESSIN TECHNIQUE ET COTES| IB Connect

Galeries d'images

Top | IB Connect
TOP
Squelette à encastrer dans la niche du table avec le couvercle prêt à garnir.
La partie electrique se déplace grâce au mécanisme éléctronique télécommandé.
La partie électrique a une face avec:
3 prises de courant complètement câblées avec câble exempt d'halogène 2,5mm².
2 connecteurs cat6 RJ45.
Toutes les connexions sont complètement précâblées jusqu'à leur entrée.
Raccordement au réseau par connecteur rapide mâle incorporé dans la boîte.

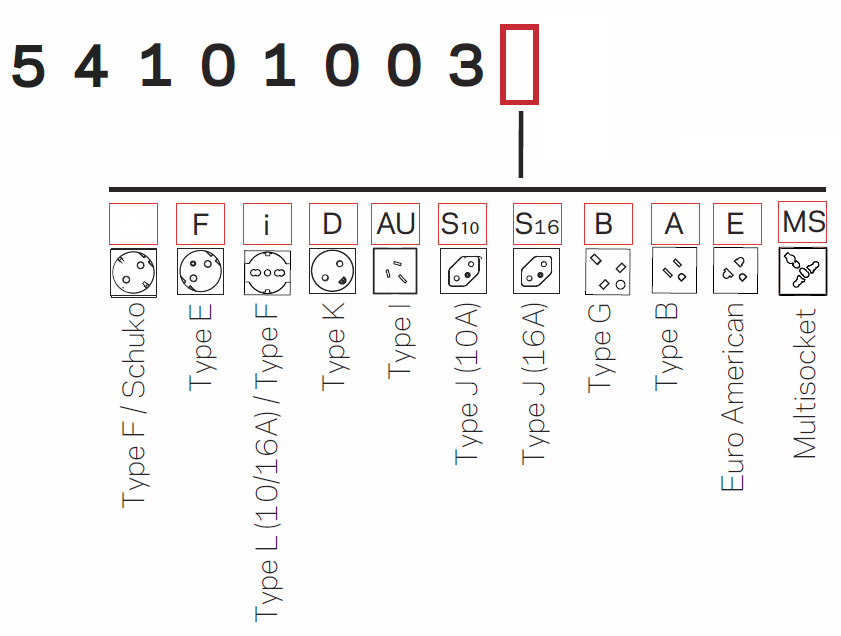

Références:
54103005/3
T. Schuko gris antracita
54103005F3
Toma Francesa gris antracita
54103005i10-3
54103005D3
54103005S10-3
54103005B3
Toma Británica gris antracita
54103005A3
Toma Americana gris antracita
54103005E3
Toma Euroamericana gris antracita
54103005AU3
