ORBIT

Distinctif et essentiel
Le concept novateur permettent en masquant la prise de courant lorsqu’elle n’est pas utilisée.

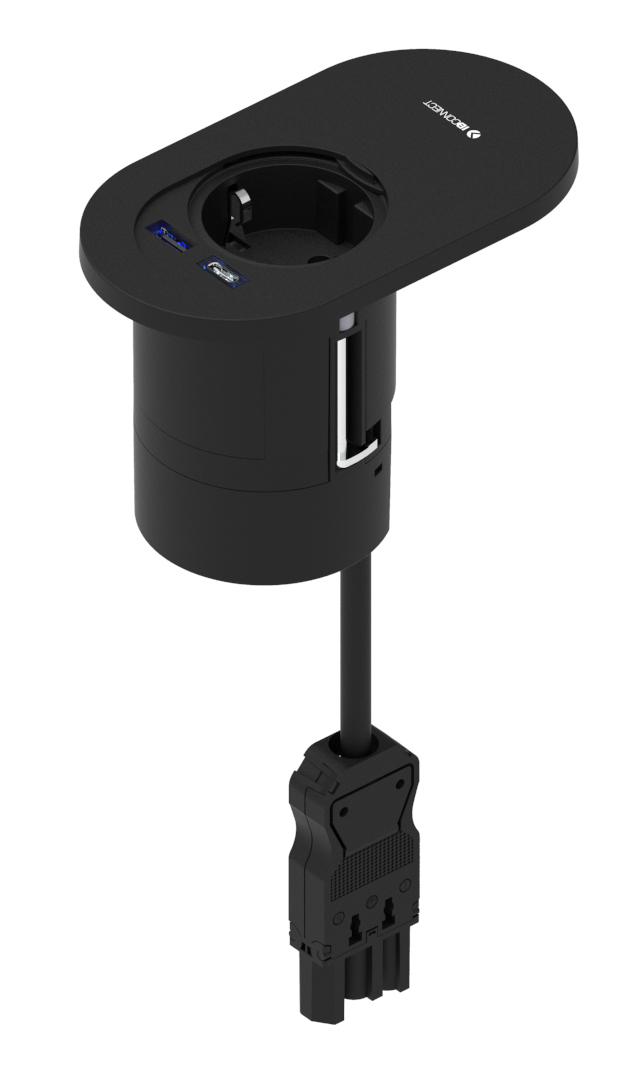

ORBIT

Producto

Description

Ses faibles dimensions et son système d'installation permettent de tirer parti des passe-câbles de Ø60mm. pour avoir un système de connectivité complet.

L'impact visuel est réduit et permet une intégration parfaite en incluant un couvercle amovible pour cacher la prise de courant lorsqu'elle n'est pas utilisée.

>

Applications

  • Bibliothèques / Universités
  • Bureau opérationnel et commercial
  • Mobilier technique
  • Sièges
  • Bureaux auxiliaires
  • Salles d’attente / Salons
  • Cuisines

Avantages

  • Sa conception permet de cacher la découpe de Ø60mm, tout en permettant une installation affleurante par un usinage spécial.
  • Possibilité de combiner les connexions électriques et multimédia.
  • Son couvercle coulissant pour cacher la prise est personnalisable en finition blanche ou noire.

Caractéristiques techniques

  • Dessus en polycarbonate: finition noire RAL9011 ou blanche RAL9010.
  • Corps en polycarbonate noir RAL9011.
  • Trappe coulissante en polycarbonate noire RAL9011.
  • S'installe dans un passe-câble standard de 60 mm de diamètre, en procurant un système rétractable et permettant de retrouver la configuration d’origine au démontage.
  • Pour plateaux de 10 à 40 mm d’épaisseur.
  • Se fixe par le dessus ou le dessous au moyen d’un tournevis Torx T8.
  • Possibilité d’installation en affleurant, par usinage spécial.
  • Alimentation par câble avec connecteur rapide mâle en extrémité.
  • Avec transformateur incorporé, pour les configurations avec chargeurs USB (5V/2A).

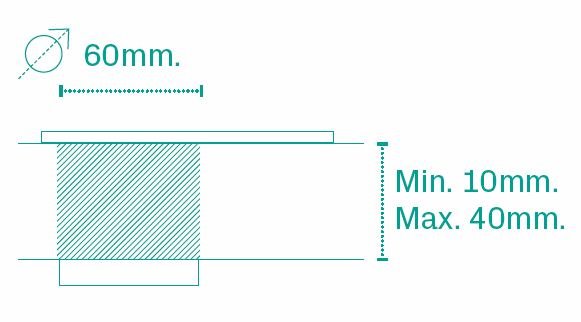

Dimensions de la découpe de la table

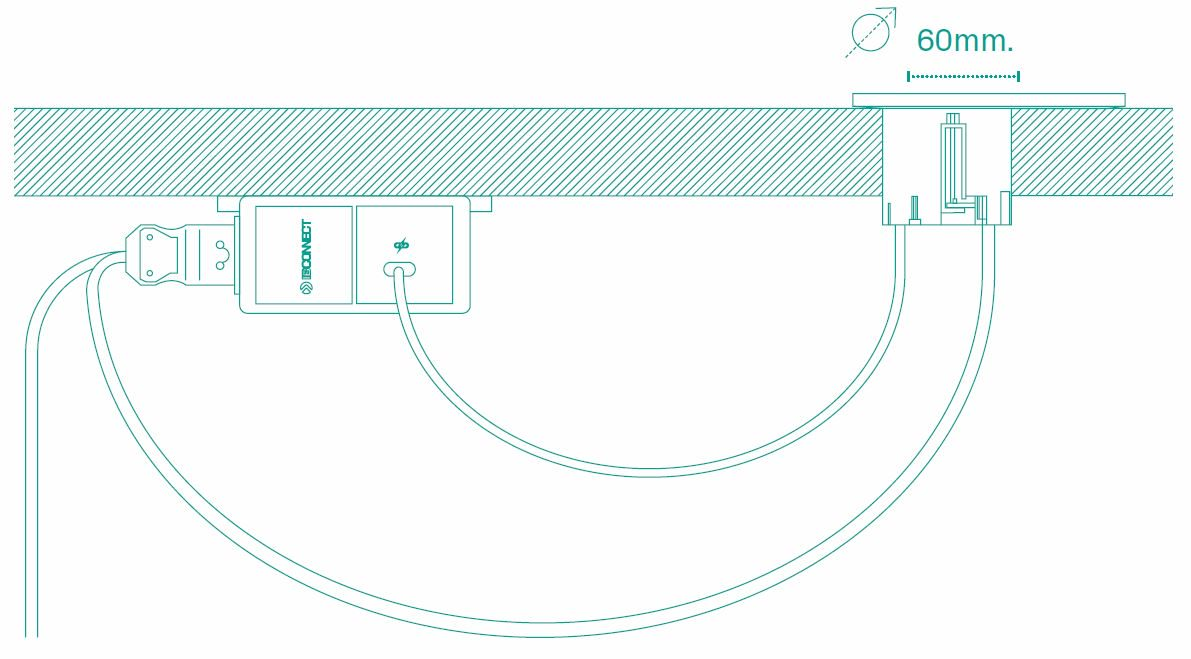

Installation et connexion

Orbit avec charge intelligente intègre un câble USB type C et un câble avec un connecteur rapide à l’extrémité, permettant une connexion rapide et facile au transformateur de charge (Docking).

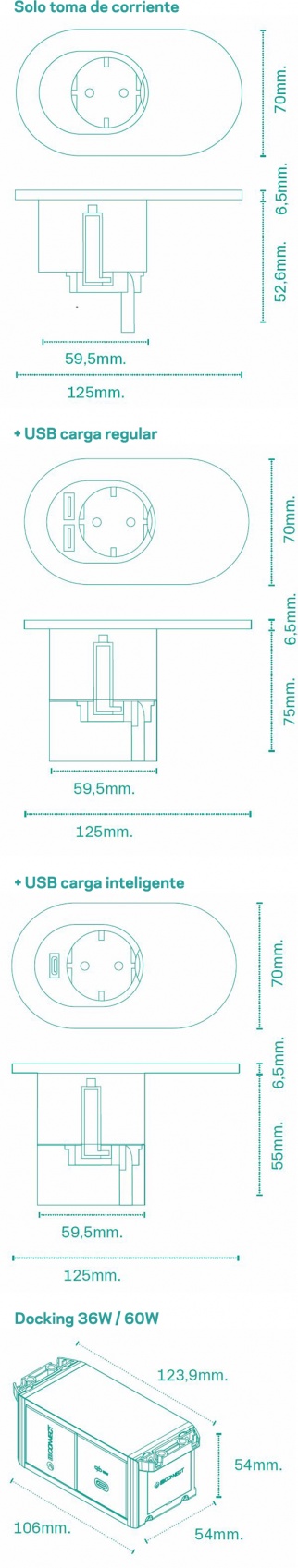

Mesures

Orbit medidas | IBConnect

Galeries d'images

ORBIT dans les tables de lecture de la bibliothèque

ORBIT dans un poste de travail partagé.
ORBIT en finition blanche
ORBIT fermée en finition blanche.
ORBIT en finition noire.
Arrière d'ORBIT installé sur table.

Téléchargements

ORBIT, téléchargements:
> Product brochure
ORBIT - 1 x P. Électrique

Électrification ORBIT formée par:
1 prise de courant noire complètement câblée.
Raccordement au réseau par câble se terminant sur un connecteur rapide.
Couvercle coulissant pour couvrir la prise électrique.
Références:
60101001-1
60101001-3
60101001F-1
60101001F-3
ORBIT - 1 x P. Électrique + 2 x USB charge

Électrification ORBIT formée par:
1 prise de courant noire complètement câblée.
2 Connecteurs USB charge 5V/2A.
Raccordement au réseau par câble se terminant sur un connecteur rapide.
Couvercle coulissant pour couvrir la prise électrique.
Références:
60103001-1
60103001-3
60103001F-1
60103001F-3
