PDC

Point de distribution consolidé invisible
Parfait pour les installations de sol technique ou de faux plafond.
PDC

Producto

Description

Installation flexible
En fonction des besoins, la boîte PDC se convertit en un point de distribution électrique, un point consolidé de données ou, dans le meilleur des cas, en une combinaison des deux.

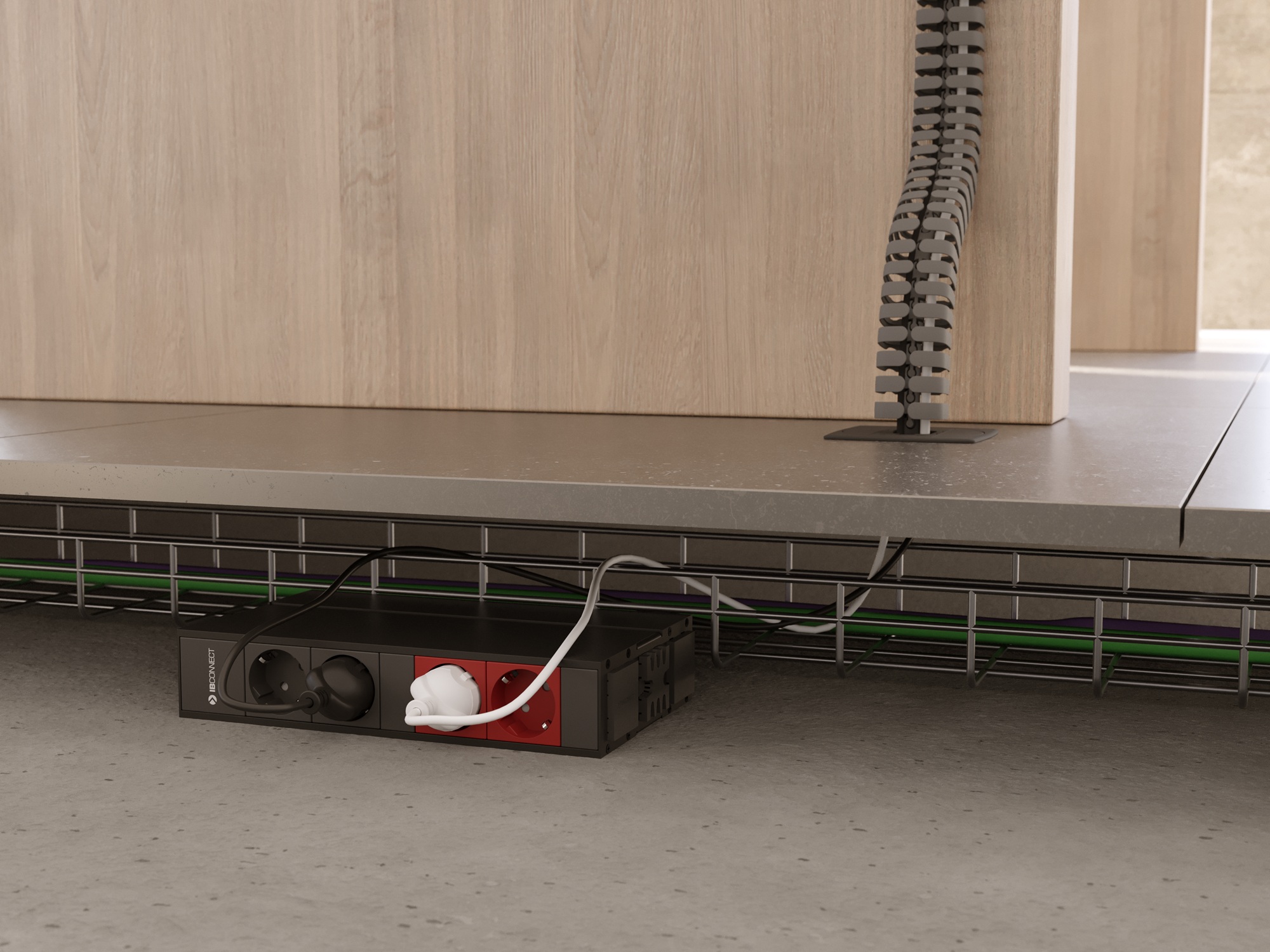

Idéal pour les installations de sol technique, en laissant l’installation horizontale préparée avec courant et données, en attente des connexions des postes de travail.

Détails qui nous différencient

Multimedia configurable | IB ConnectModules données et multimédia configurables.

Fabricado a medida  | IB Connect

Peut être fabriqué sur mesure.



Applications

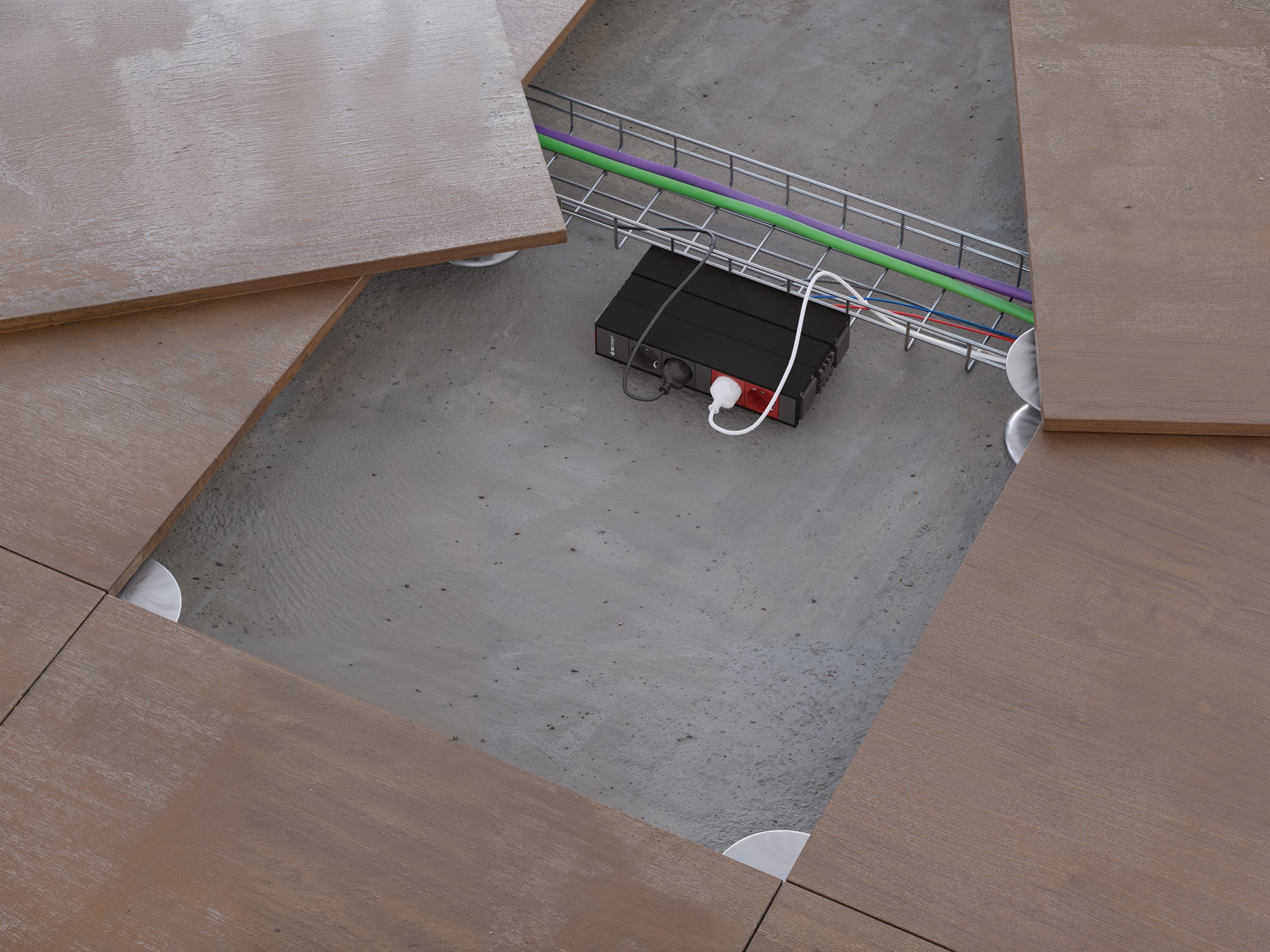

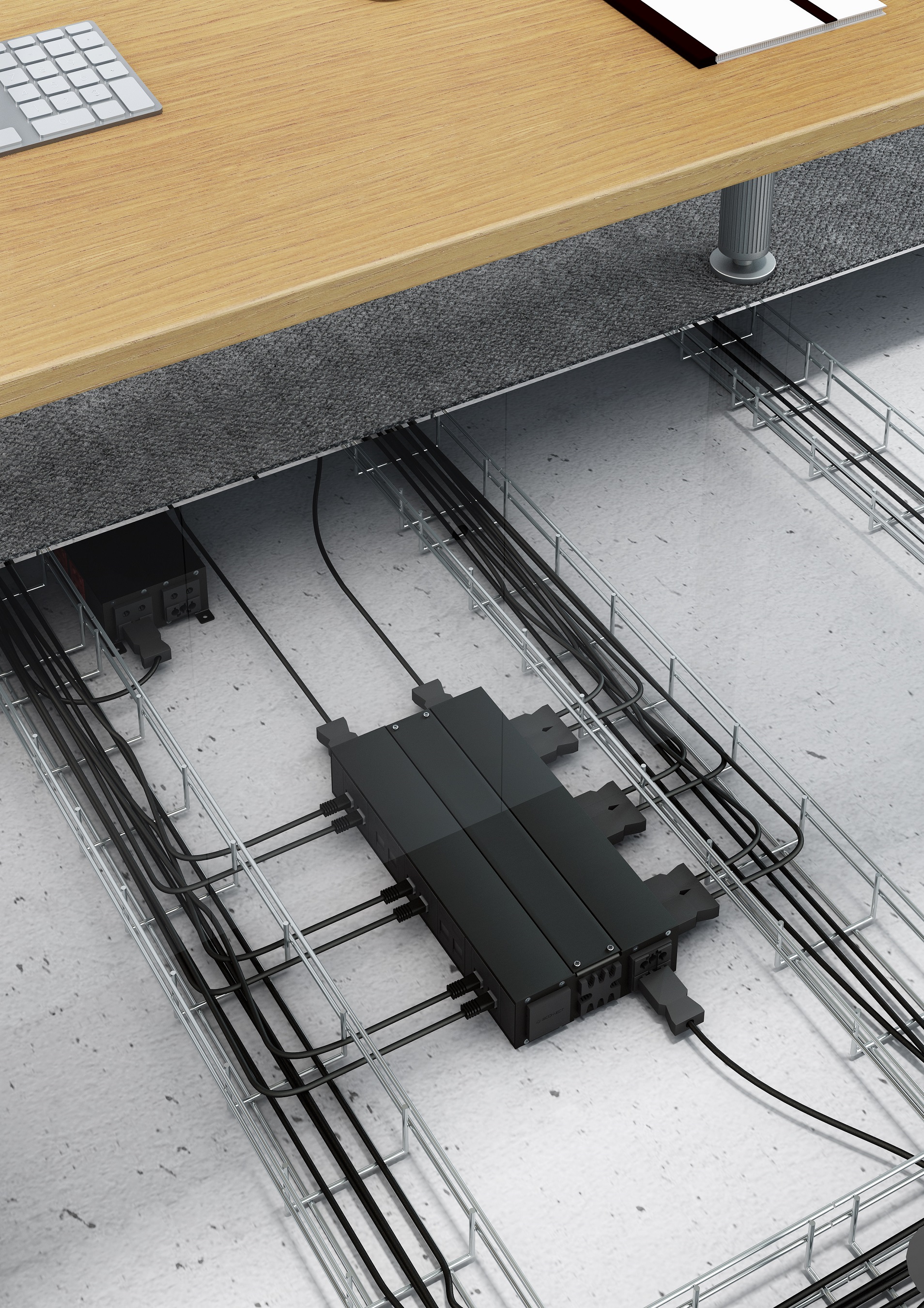

  • Sol technique.
  • Faux plafond.

Avantages

  • Hauteur de la boîte réduite.
  • Combinaison dans la même boîte de courant électrique et de données.

Caractéristiques techniques

  • Fabriqué en profil d’aluminium laqué noir (Ral 9017), avec une structure de fixation métallique et un couvercle.
  • Entrée de courant connecteur rapide.
  • Sortie de courant par connecteur rapide ou prise de courant.

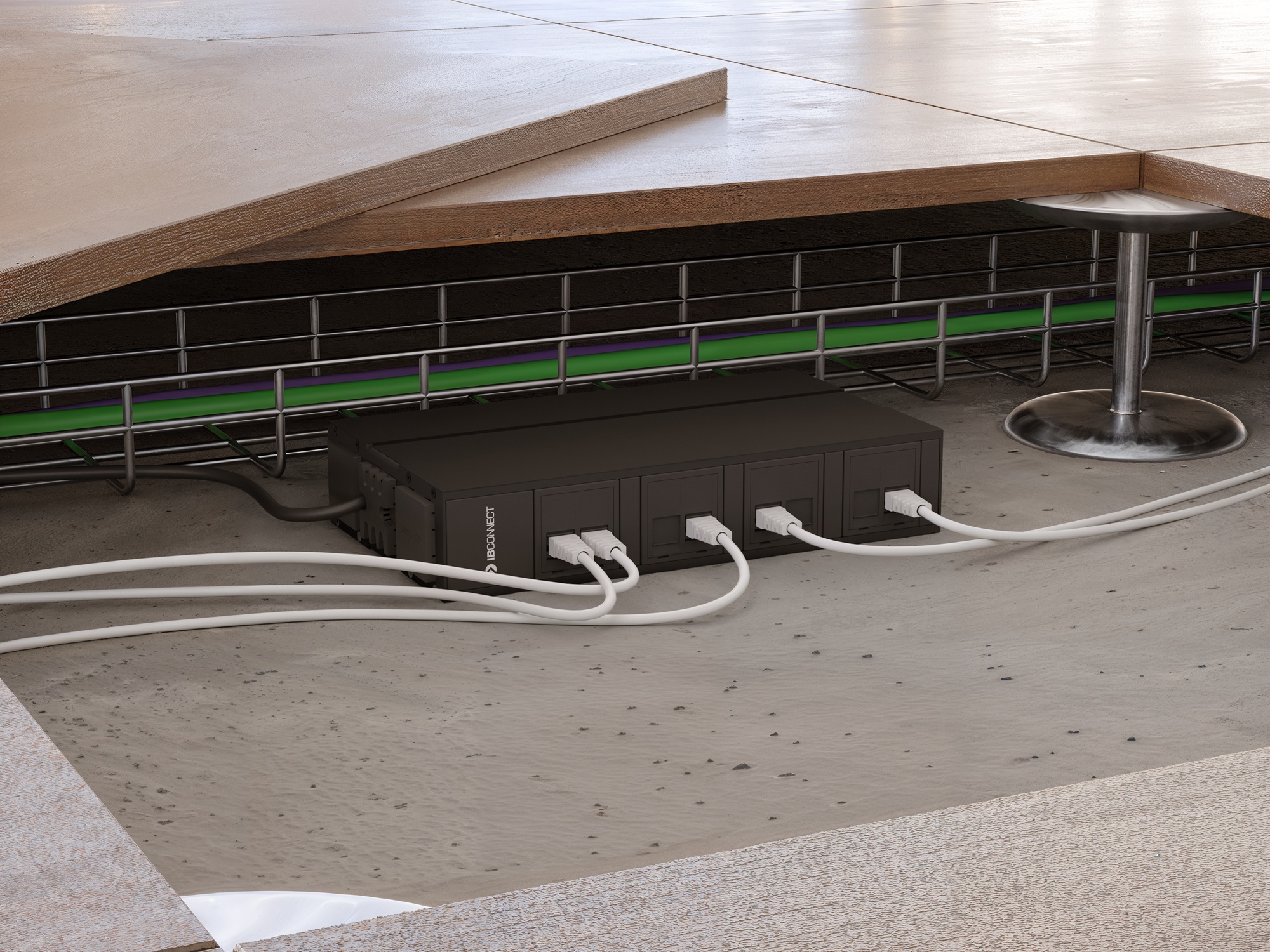

  • Entrée de câbles multimédia par le centre de la boîte.
  • Plaques de fixation connecteurs RJ45 compatible keystone.
  • Fixation au sol par boulonnerie.

Dessin technique et dimensions

PDC | dessin technique et cotes | IB Connect

Galeries d'images

PDC

Téléchargements

4xConnecteur rapide noir + 4xConnecteur rapide rouge | IBConnect
PDC - 4 x CONNECTEUR RAPIDE NOIR + 4 x CONNECTEUR RAPIDE ROUGE
4 connecteur rapide femelles noires complètement câblées.
4 connecteur rapide femelles rouges complètement câblées.
Raccordement au réseau pour chaque circuit par connecteur rapide mâle noir et rouge incorporé dans l'embout.
Monté dans un profilé en aluminium laqué noire.

Références:
33117001/3
GST18 hembras negro y rojo.
6xP. Électrique noire + 6xP. Électrique rouge | IBConnect
PDC - 6 x P. ÉLECTRIQUE NOIR + 6 x P. ÉLECTRIQUE ROUGE
6 prises de courant noires complètement câblées.
6 prises de courant rouges complètement câblées.
Raccordement au réseau pour chaque circuit par connecteur rapide mâle noir et rouge incorporé dans l'embout.
Monté dans un profilé en aluminium laqué noire.

Références:
33118001/3
33118001F3
33118001i10-3
33118001D3
33118001S10-3
33118001B3
33118001A3
33118001E3
33118001AU3
6xConnecteur rapide noire + 5xPlaque 2RJ45 | IBConnect
PDC - 6 x P. ÉLECTRIQUE NOIR + 5 x PLAQUE 2 RJ45
6 prises de courant noires complètement câblées.
10 emplacement pour connecteur RJ45 compatible Keystone (connecteurs non inclus).
Raccordement au réseau par connecteur rapide mâle incorporé dans l'embout.
Monté dans un profilé en aluminium laqué noire.

Références:
33118002/3
33118002F3
33118002i10-3
33118002D3
33118002S10-3
33118002B3
33118002A3
33118002E3
33118002AU3
5xConnecteur rapide + 5xConnecteur rapide rouge + 5xPlaque 2RJ45 | IBConnect
PDC - 5 x CONNECTEUR RAPIDE NOIR + 5 x CONNECTEUR RAPIDE ROUGE + 5xPLAQUE 2RJ45
5 connecteur rapide femelle noires complètement câblées.
5 connecteur rapide femelle rouges complètement câblées.
10 emplacement pour connecteur RJ45 compatible Keystone (connecteurs non inclus).
Raccordement au réseau pour chaque circuit par connecteur rapide mâle noir et rouge incorporé dans l'embout.
Monté dans un profilé en aluminium laqué noire.

Références:
33118003/3
GST18 hembras negro y rojo y Placa RJ45
