ATOM

Polyvalence compacte
Ses faibles dimensions permettent de combiner des connexions électriques et multimédias dans un passe-câbles de Ø60
ATOM

Producto

Description

Leurs caractéristiques permettent de tirer parti de tous les passe-câble en diamètre Ø60mm pour disposer d'un système de connectivité complet.

En réduisant l'impact visuel et en optimisant l'intégration, c'est la solution idéale pour les postes partagés.

Applications

  • Bibliothèques / Universités
  • Bureau opérationnel et commercial
  • Mobilier technique
  • Sièges
  • Bureaux auxiliaires
  • Salles d’attente / Salons
  • Cuisines

Avantages

  • Sa conception permet de cacher la découpe de Ø60mm, tout en permettant une installation affleurante par un usinage spécial.
  • Possibilité de combiner les connexions électriques et multimédia.
  • Couvercle personnalisable en finition blanche ou noire.

Caractéristiques techniques

  • Dessus en polycarbonate: finition noire RAL9011 ou blanche RAL9010.
  • Corps en polycarbonate noir RAL9011.
  • S'installe dans un passe-câble standard de 60 mm de diamètre, en procurant un système rétractable et permettant de retrouver la configuration d’origine au démontage.
  • Pour plateaux de 10 à 40 mm d’épaisseur.
  • Se fixe par le dessus ou le dessous au moyen d’un tournevis Torx T8.
  • Possibilité d’installation en affleurant, par usinage spécial.
  • Alimentation par câble avec connecteur rapide mâle en extrémité.
  • Avec transformateur incorporé, pour les configurations avec chargeurs USB (5V/2A).

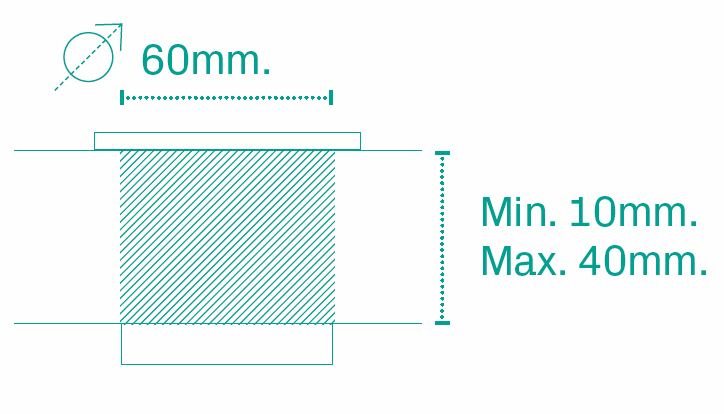

Dessin technique et dimensions

Galeries d'images

ATOM sur les canapés de la salle de relaxation.

Téléchargements

ATOM - 1 x P. Électrique

Électrification ATOM formée par:
1 prise de courant noire complètement câblée.
Raccordement au réseau par câble se terminant sur un connecteur rapide.


Références:
60101001-1
60101001-3
60101001F-1
60101001F-3
ATOM - 1 x P. Électrique + 2 x USB charge

Électrification ATOM formée par:
1 prise de courant noire complètement câblée.
2 Connecteurs USB charge 5V/2A.
Raccordement au réseau par câble se terminant sur un connecteur rapide.


Références:
60103001-1
60103001-3
60103001F-1
60103001F-3
