Módulos multimedia

Personalización de conexiones de datos y multimedia
Máxima flexibilidad en la personalización de las conexiones de datos y multimedia de sus instalaciones
Módulos multimedia

Producto

Descripción

Nuestro sistema modular de placas de conexión de datos y elementos multimedia es el eje principal de toda la gama de productos IB Connect.

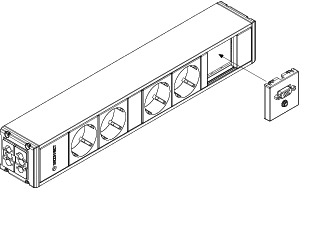

En todas las familias de producto IB Connect, podrá encontrar una serie de referencias que disponen de unos módulos vacíos, preparados para adaptar toda la serie de placas con las diferentes soluciones, para los diversos tipos de conectores de datos y multimedia necesarios para realizar las instalaciones de red y comunicación de los puestos de trabajo.

Este sistema aporta varias ventajas notables:

  • Flexibilidad total para cambiar, a posteriori, cualquier conexión de la instalación de una manera rápida y fácil. Se sustituye un módulo por otro sin necesidad de realizar ningún tipo de instalación.
  • Dejar la instalación neutra en un inicio, pudiendo completar la parte multimedia en un futuro, dependiendo de las necesidades del cliente.
  • Actualización de las conexiones de los equipos a la última tecnología.



En el listado de referencias, encontrará los principales tipos de conectores para sus instalaciones.



Características técnicas

Los módulos vacíos de nuestras electrificaciones van totalmente aislados de las partes con conductividad eléctrica, lo que proporciona un grado de protección y aislamiento que permite una garantía de instalación.

Su formato es 45x45, lo que permite alojar módulos multimedia en dos tamaños diferentes: 45 x 45 ó 45 x 22,5; dependiendo del tamaño del conector.

Todas las placas modulares no precisan de ningún tipo de manipulación, ya que van terminadas en conexión enchufe/enchufe.

CONECTOR VGA. Conector de 15 pines hembra/hembra para la transmisión de señales de imagen (aplicación a monitor de PC, proyector, etc.).

CONECTOR MINI STEREO. Conector de 3,5mm para la transmisión de audio.

CONECTOR XLR. Conector de 3 patillas, hembra/salida macho, para instalaciones profesionales de micrófono y altavoz.

CONECTOR BNC. Conector coaxial de fijación con bayoneta para transmisión de video. También se utiliza para transmisión de corriente de baja frecuencia o para transmisión de impulsos para aparatos de laboratorio.

CONECTOR RCA. Conector utilizado para la transmisión de señales de audio o video, tanto analógicas como digitales.

Código de colores: audio negro (a veces blanco): canal izquierdo; audio rojo: canal derecho.

CONECTOR F. Conector coaxial para la transmisión de señal de televisión por satélite.

CONECTOR USB. Conector utilizado para comunicar, conectar y proveer de alimentación eléctrica entre ordenadores y periféricos y dispositivos electrónicos. (Ej. Impresoras, móviles, cámaras digitales, teclados, etc.).

CONECTOR HDMI. Interfaz para la información de audio y video digital en televisores HDTV y HD. En un solo cable permite la transmisión de audio y video digital.

MODULO PARA CONECTOR RJ45. Placa para la adaptación de los conectores RJ45 de todas las marcas que usen sistema Keystone.

Descargas

Módulo 45x45 - 1x(VGA+minijack) | IBConnect
MÓDULO 45 x 45 - 1 x (VGA + MINIJACK)

1 conector VGA 15 pines hembra/hembra.
1 conector minijack estéreo 3,5mm hembra/hembra.


Referencias:
91113001/1
Blanco
91113001/3
Gris
Módulo 45x45 - 1xVGA | IBConnect
MÓDULO 45 x 45 - 1 x VGA

1 conector VGA 15 pines hembra/hembra.


Referencias:
91113002/1
Blanco
91113002/3
Gris
Módulo 45x22,5 - 1xMinijack | IBConnect
MÓDULO 45 x 22,5 - 1 x MINIJACK

1 minijack estéreo 3,5mm hembra/hembra.


Referencias:
91113003/1
Módulo 45x22,5 blanca
91113003/3
Módulo 45x22,5 gris antracita
Módulo 45x45 - 1xXLR | IBConnect
MÓDULO 45 x 45 - 1 x XLR

1 conector XLR 3 polos hembra con latiguillo y conector aéreo macho.


Referencias:
91113004/1
Módulo 45x45 blanca
91113004/3
Módulo 45x45 gris antracita
Módulo 45x22,5 - 1xBNC | IBConnect
MÓDULO 45 x 22,5 - 1 x BNC

1 conector BNC con latiguillo y conector aéreo.


Referencias:
91113005/1
Módulo 45x22,5 blanca
91113005/3
Módulo 45x22,5 gris antracita
Módulo 45x22,5 - 1x2RCA | IBConnect
MÓDULO 45 x 22,5 - 1 x 2 RCA

2 conectores RCA hembra/hembra.


Referencias:
91113006/1
Módulo 45x22,5 blanca
91113006/3
Módulo 45x22,5 gris antracita
Módulo 45x22,5 - 1xF | IBConnect
MÓDULO 45 x 22,5 - 1 x F

1 conector F hembra/hembra.


Referencias:
91113007/1
Módulo 45x22,5 blanca
91113007/3
Módulo 45x22,5 gris antracita
Módulo 45x22,5 - 1xUSB 2.0 A/A | IBConnect
MÓDULO 45 x 22,5 - 1 x USB 2.0 A/A

1 conector USB 2.0 A/A hembra/hembra.


Referencias:
91113009/1
Módulo 45x22,5 blanca
91113009/3
Módulo 45x22,5 gris antracita
Módulo 45x22,5 - 1xHDMI | IBConnect
MÓDULO 45 x 22,5 - 1 x HDMI

1 conector HDMI hembra/hembra.


Referencias:
91113010/1
Módulo 45x22,5 blanca
91113010/3
Módulo 45x22,5 gris antracita
Módulo 45x45 - 1x2RJ45 | IBConnect
MÓDULO 45 x 45 - 1 x 2 RJ45
2 alojamientos para conector RJ45 compatible keystone o infra-plus.
Ventana guardapolvo.

Referencias:
91113011/1
Módulo 45x45 blanca
91113011/3
Módulo 45x45 gris antracita
Módulo 45x22,5 - 1x1RJ45 | IBConnect
MÓDULO 45 x 22,5 - 1 x 1 RJ45
1 alojamiento para conector RJ45 compatible keystone o infra-plus.
Ventana guardapolvo.

Referencias:
91113012/1
Módulo 45x22,5 blanca
91113012/3
Módulo 45x22,5 gris antracita
Módulo 45x45 - Tapa ciega | IBConnect
MÓDULO 45 x 45 - TAPA CIEGA

Tapa ciega.


Referencias:
91113013/1
Módulo 45x45 blanca
91113013/3
Módulo 45x45 gris antracita
Módulo 45x22,5 - Tapa ciega | IBConnect
MÓDULO 45 x 22,5 - TAPA CIEGA

Tapa ciega.


Referencias:
91113014/1
Módulo 45x22,5 blanca
91113014/3
Módulo 45x22,5 gris antracita
