PDC

Verteilereinheiten Consolidation Point im Gehäuse
Perfekt geeignet für die Anwendung in Doppel- oder Hohlraumböden, ebenso perfekt geeignet für Hohlraumdecken.
PDC

Producto

Beschreibung

Flexible Installation
In Abhängigkeit Ihrer Anforderung wandelt sich die PDC Box zum zentralen Punkt der Strom- und/oder Datenverteilung. In
Doppel- oder Hohlraumböden wird die Basisverteilung verlegt, um dann an die einzelnen Arbeitsplätze anzuschließen.
Da keine teuren Bodentanks mehr verwendet werden müssen, ist diese Technologie nicht nur die günstigste – sondern
auch die flexibelste, wenn mal umgeräumt werden muss!

Wichtige Fakten, die uns unterscheiden

Configurable multimedia
Daten-und Multimediamodule konfigurierbar.

Custom manufacturing
Sonderanfertigungen möglich.



Einsatzbereiche

  • Doppelboden.
  • Hohlraumdecke.

Eigenschaften

  • Minimale Gesamthöhe.
  • Kombination von Strom- und Datenanschlüssen.

Techniche Spezifikationen

  • Ausgeführt in schwarz lackiertem Aluminium (RAL 9017), mit Montageschiene und Abdeckung.
  • Stromeingang GST18 kompatibel.
  • Stromausgang GST18 kompatibel oder 2P+T Dosen.
  • Multimedia-Anschlüsse durch den Mittelteil der Box.
  • RJ45 Anschlussabdeckungen (Cat.5e/Cat.6).
  • Auf dem Boden verschraubbar.

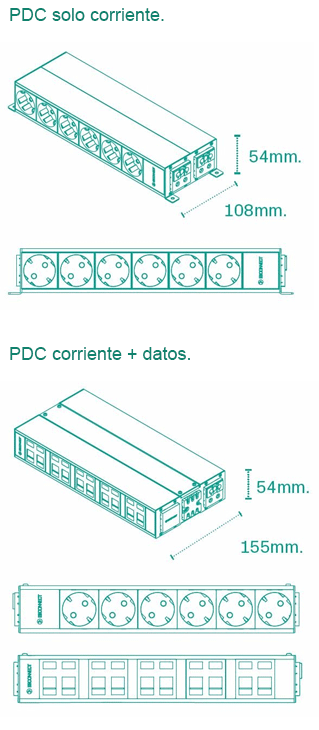

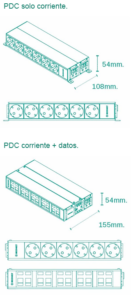

Technische Maße

PDC | Technical drawing and levels | IBConnect

Fotogalerie

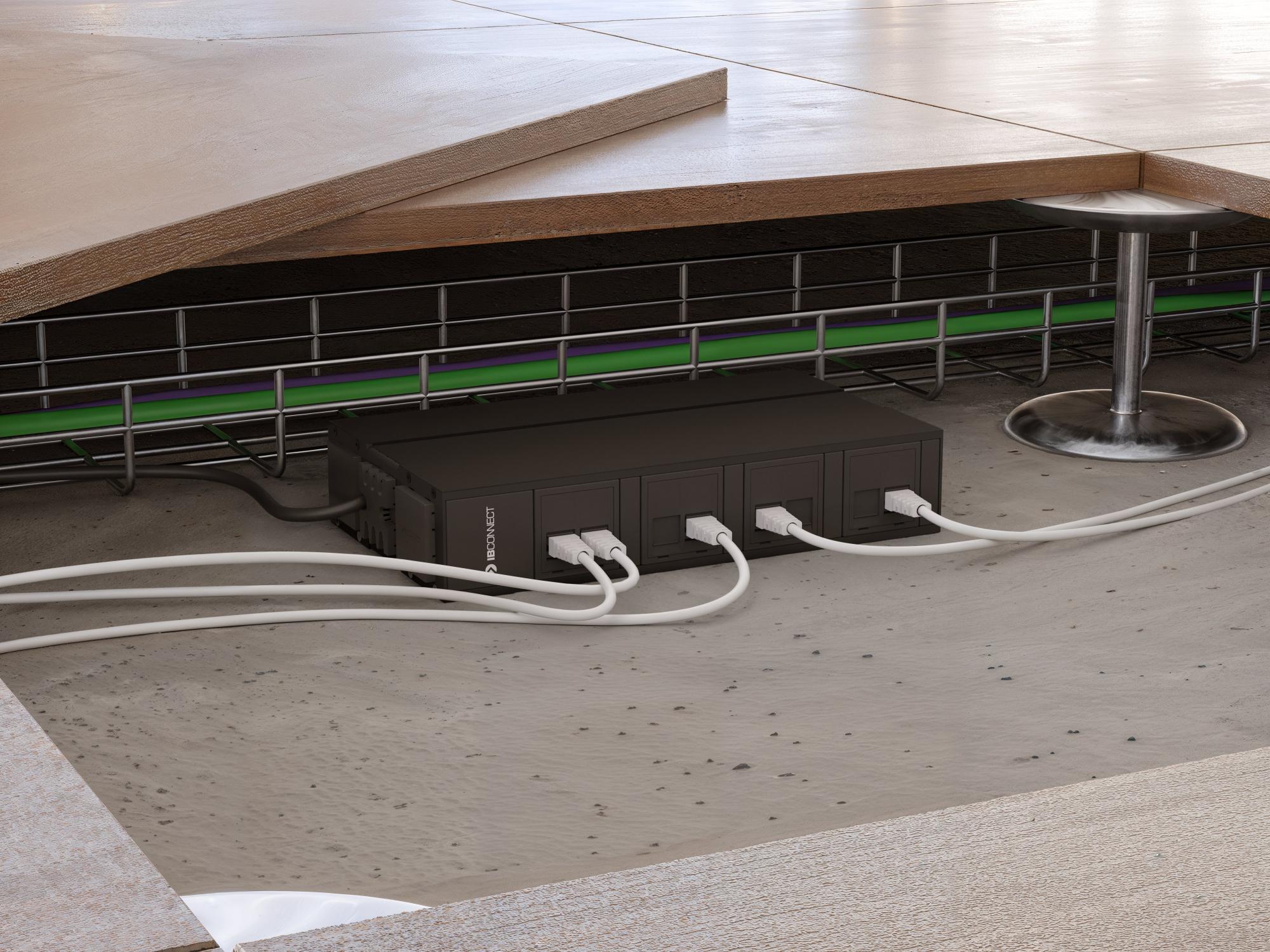

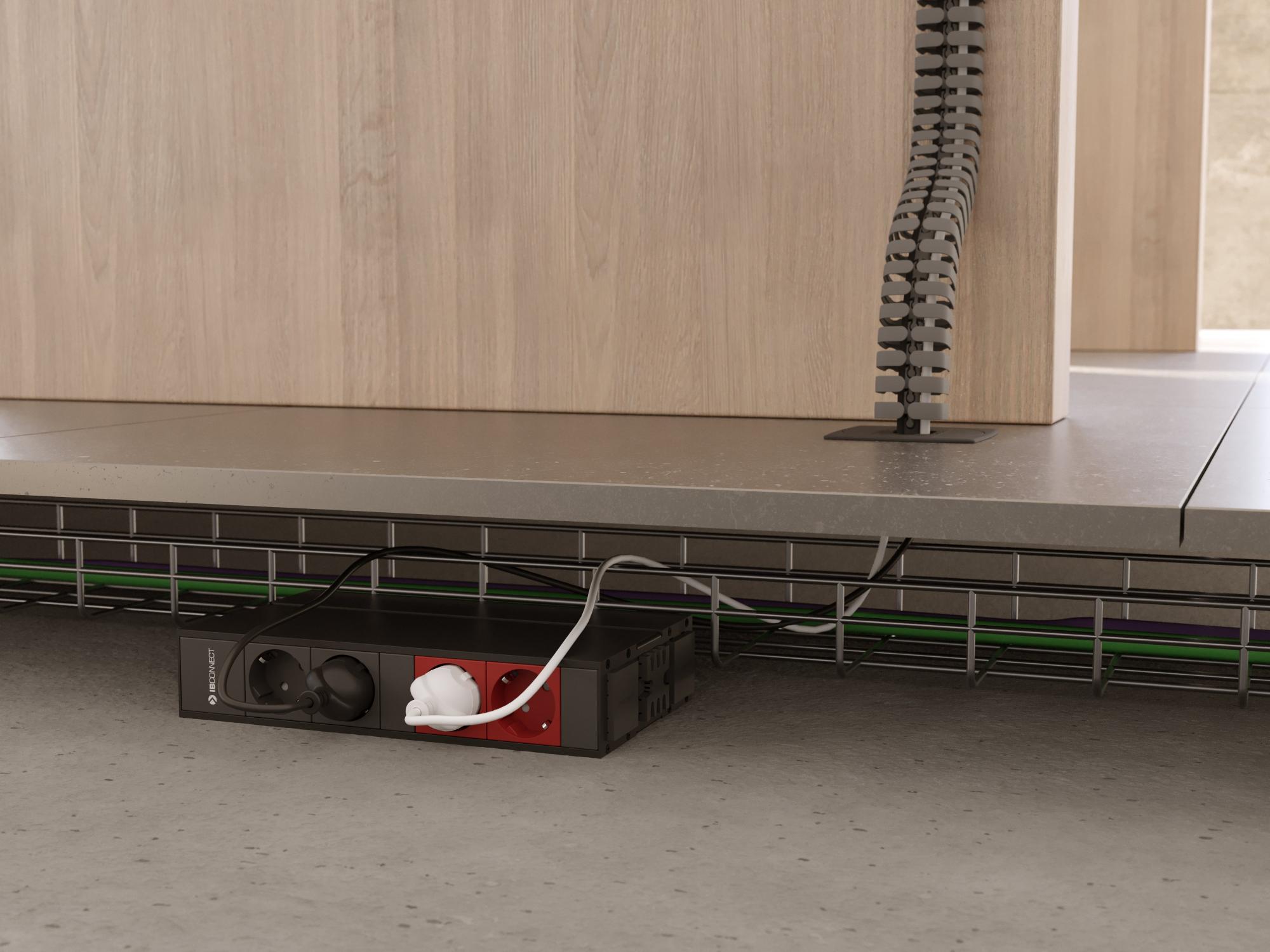

PDC | Ambiente | IB Connect
PDC
Salida tomas de corriente | PDC | IB Connect
Anschlusseinheit für Stromkabel Salida para conectores RJ45 | PDC | IB Connect
Anschlusseinheit für RJ45-Datenkabel

Downloads

PDC, downloads:
> Produktbroschüre
> Montageanleitung

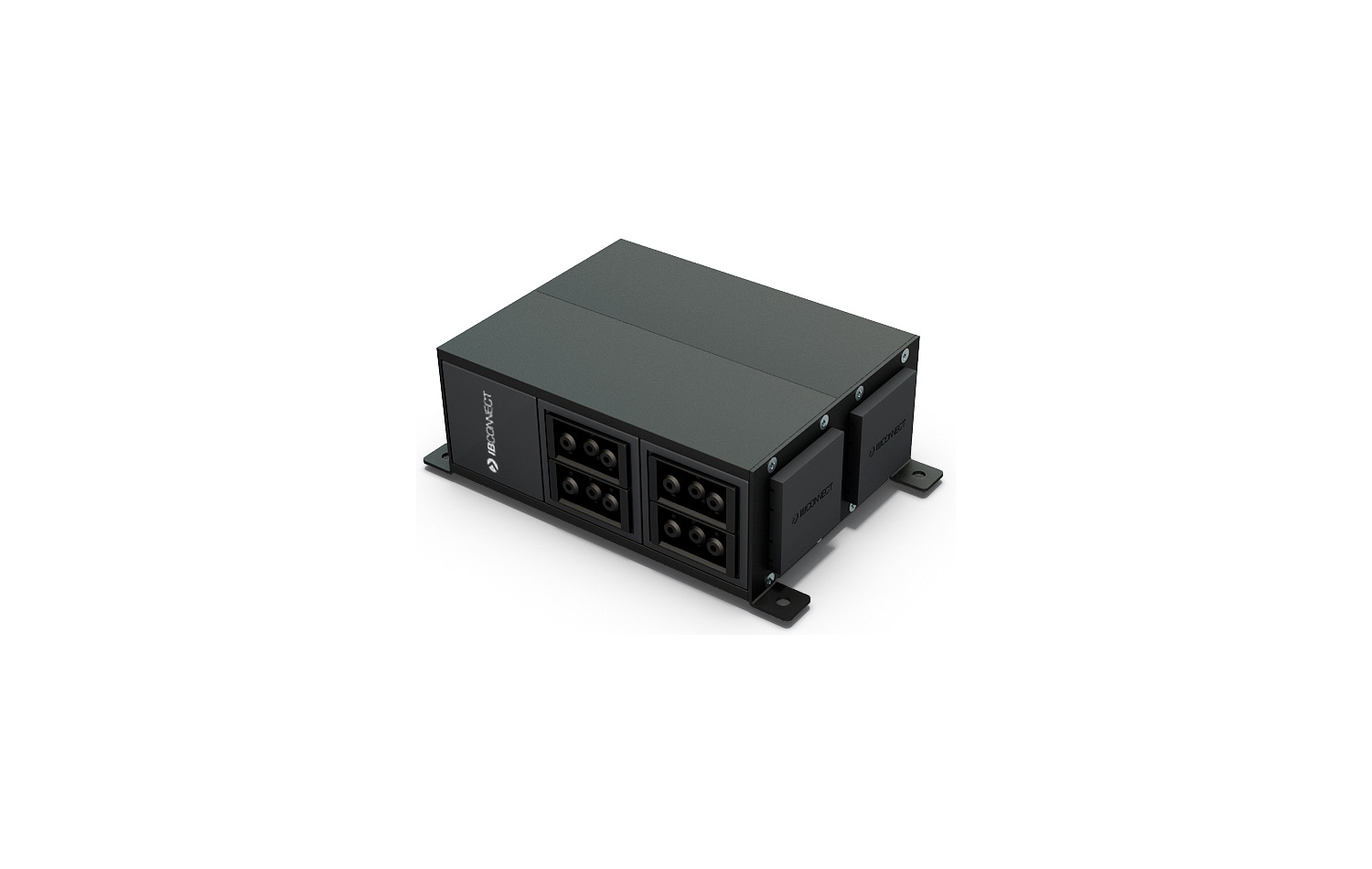

4xGST18 kompatibel Steckverbinder schwarz + 4xGST18 kompatibel Steckverbinder rot | IBConnect
PDC - 4 x GST18 kompatibel Steckverbinder schwarz + 4 x GST18 kompatibel Steckverbinder rot
4 GST18 kompatibel Steckverbinder schwarz, vorverdrahtet.
4 GST18 kompatibel Steckverbinder rot, vorverdrahtet.
Anschluss über GST18 kompatibel Steckverbinder, je 1 rot und je 1 schwarz.
Montiert auf Aluminium-Schiene.

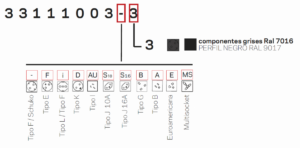

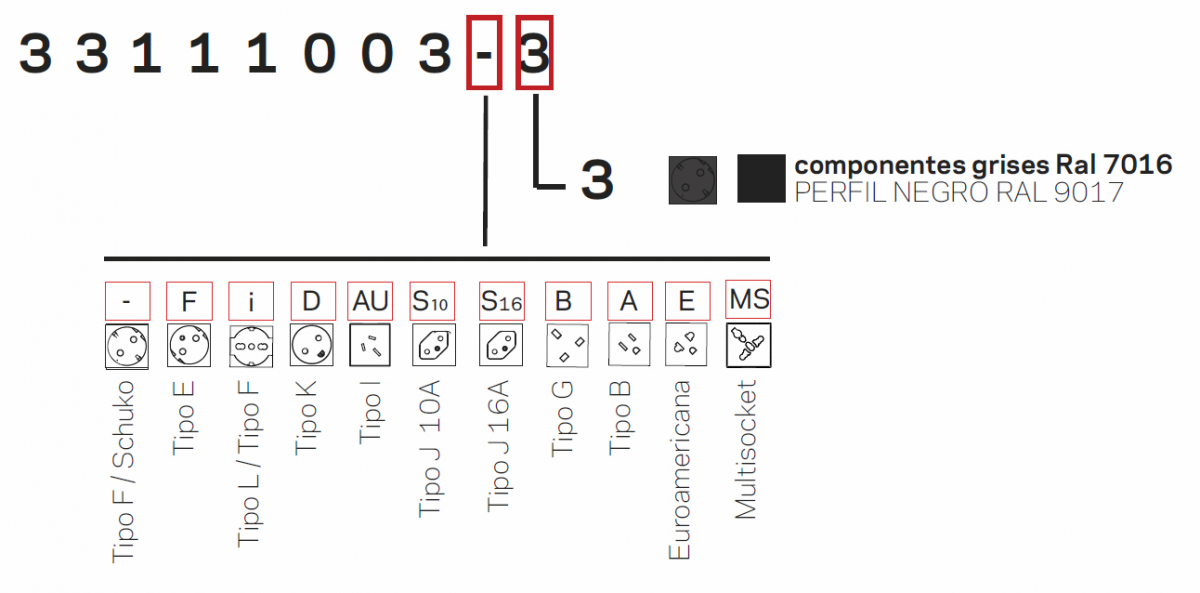

Artikelnummern:
33117001/3
GST18 hembras negro y rojo.
6xSteckdosen + 6xSteckdosen rot | IBConnect
PDC - 6 x STECKDOSEN + 6 x STECKDOSEN ROT
6 Steckdosen, vorverdrahtet.
6 Steckdosen rot, vorverdrahtet.
Anschluss über GST18 kompatibel Steckverbinder, je 1 rot und je 1 schwarz.
Montiert auf Aluminium-Schiene.
Artikelnummern:
33118001/3
33118001F3
33118001i10-3
33118001D3
33118001S10-3
33118001B3
33118001A3
33118001E3
33118001AU3

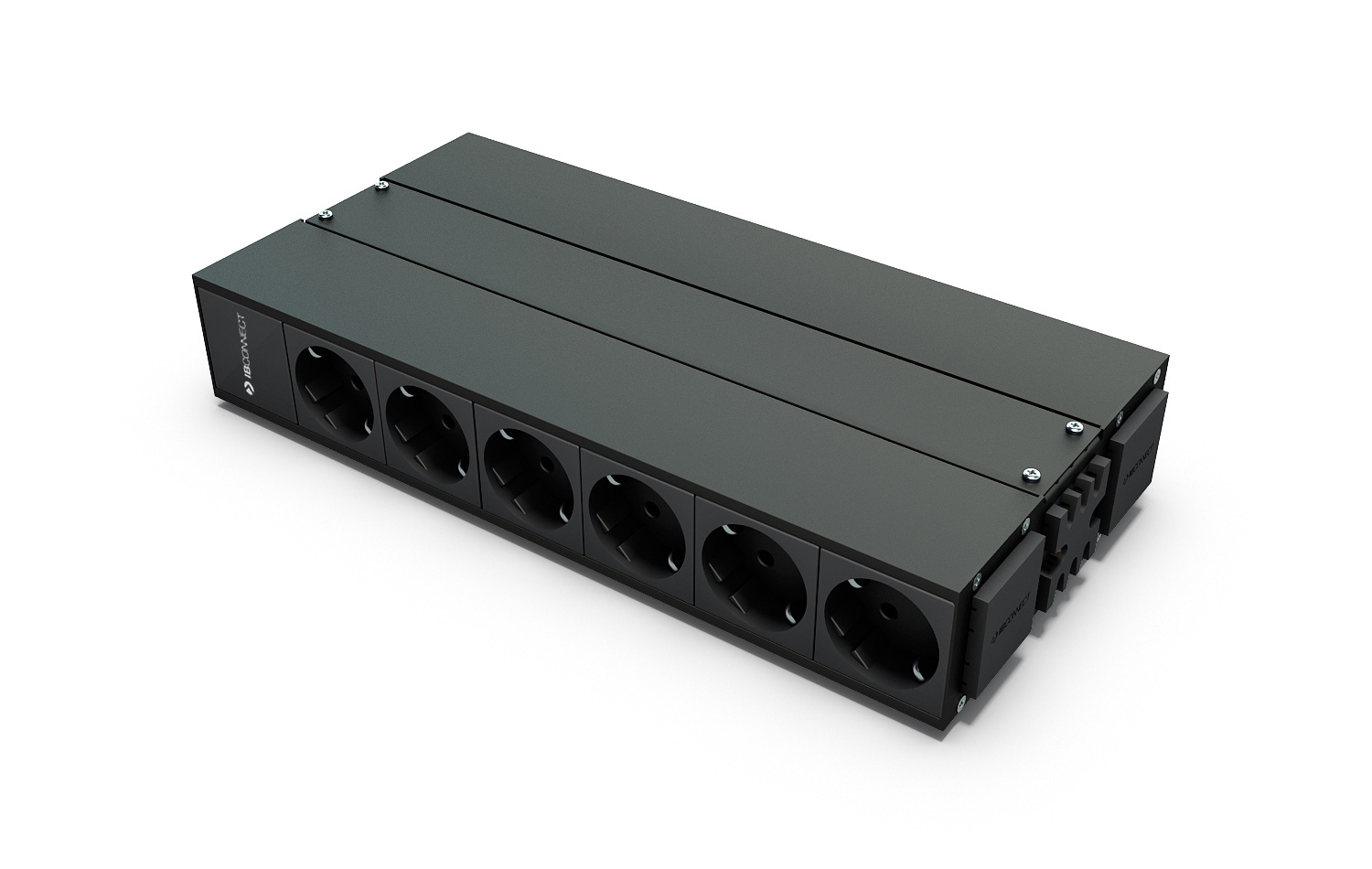

6xSteckdosen + 5x2 RJ45 Abdeckungen | IBConnect
PDC - 6 x STECKDOSEN + 5 x 2 RJ45 ABDECKUNGEN
6 Steckdosen, vorverdrahtet.
10 Abdeckungen für RJ45 Keystone kompatibel.
Anschluss über GST18 kompatibel Steckverbinder.
Montiert auf Aluminium-Schiene.
Artikelnummern:
33118002/3
33118002F3
33118002i10-3
33118002D3
33118002S10-3
33118002B3
33118002A3
33118002E3
33118002AU3

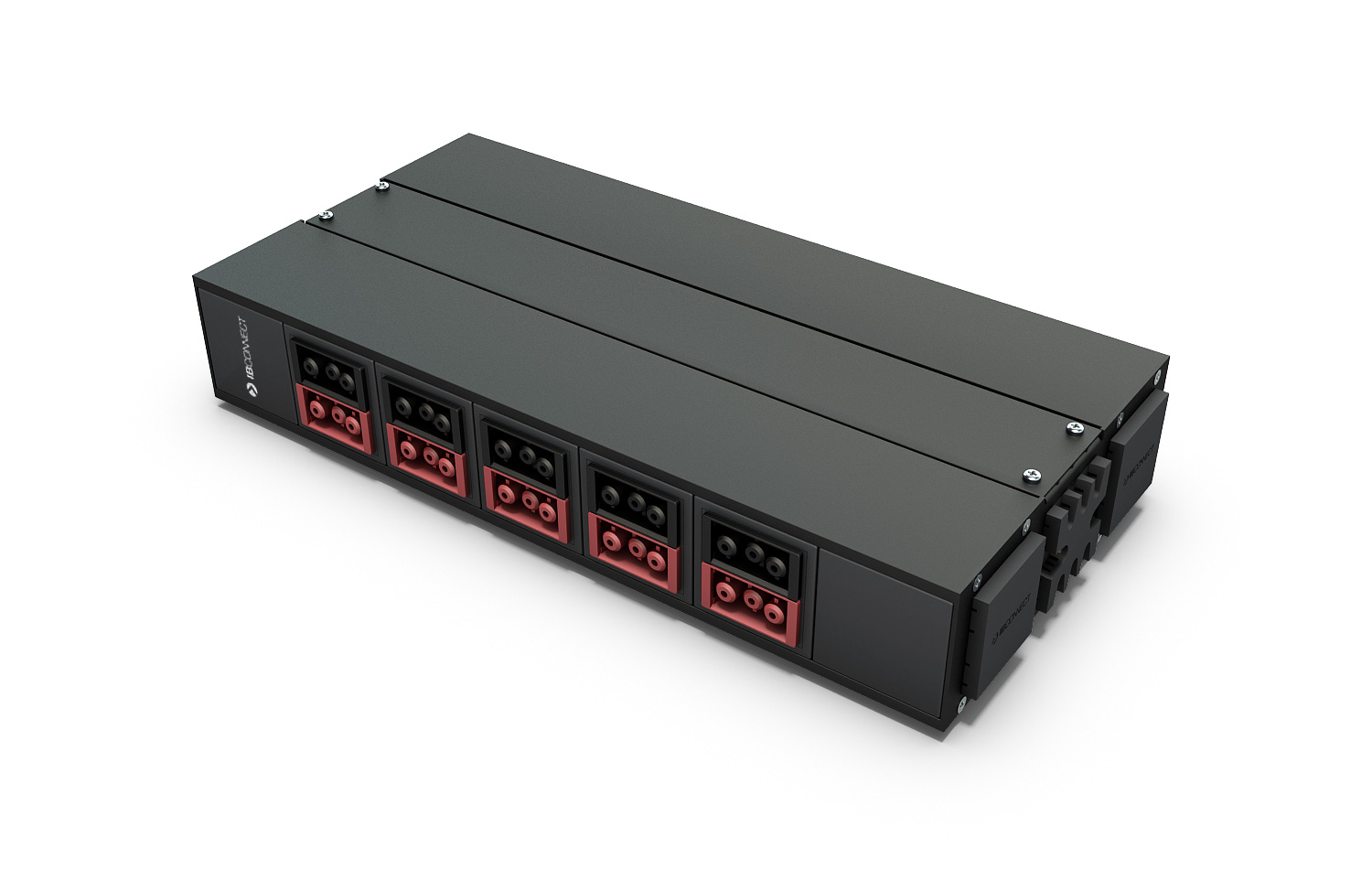

5xGST18 kompatibel Steckverbinder schwarz + 5xGST18 kompatibel Steckverbinder rot + 5x2 RJ45 Abdeckungen | IBConnect
PDC - 5 x GST18 kompatibel Steckverbinder schwarz + 5 x GST18 kompatibel Steckverbinder rot + 5x2 RJ45 ABDECKUNGEN
5 GST18 kompatibel Steckverbinder schwarz, vorverdrahtet.
5 GST18 kompatibel Steckverbinder rot, vorverdrahtet.
10 Abdeckungen für RJ45 Keystone kompatibel.
Anschluss über GST18 kompatibel Steckverbinder.
Montiert auf Aluminium-Schiene.
Artikelnummern:
33118003/3
GST18 hembras negro y rojo y Placa RJ45
